LK-AMPD-S High Speed Amplified Microwave InGaAs fotodetektor
- Høj hastighed, bred båndbredde
- Incorporated Bias-T
- O/E Hybrid Integreret
- Høj forstærkning, lav støj, bredbånd
- Hermetisk forseglet, SMA-stik
- Lav mørk strøm, højt signal-til-støj-forhold.
- Lille formfaktor.
Produktbeskrivelse*
LK-AMPD-S er en hybrid af en InGaAs-fotodiode og en støjsvag forstærker, designet til en bred optisk respons fra 1000 til 1650nm og tilbyder en 15 dB RF-forstærkning. Den leverer højhastighedsydelse med båndbredder på 12GHz og 18GHz og drives af en +5V-forsyning.
Dette modul er kompatibelt med standard single-mode 9/125μm fiber og har et SMA stik med en 50 ohm impedans match.
LK-AMPD-S er hermetisk forseglet for miljøbeskyttelse og har et let design med en masse på mindre end 23 gram. Det er i overensstemmelse med direktivet om begrænsning af farlige stoffer (RoHS) 2.0, hvilket sikrer miljømæssig bæredygtighed og overholdelse af strenge sikkerhedsstandarder.
Tekniske specifikationer
| Typisk og absolut maksimal bedømmelse | ||||
|---|---|---|---|---|
| Parameter | Sym. | Typ | Rating | Enhed |
| Opbevaringstemperaturområde | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperaturområde i driftskabinettet | TC | 25 | -40 ~ +85 | ℃ |
| Forspænding | VR | +5 | +5 ～ +9 | V |
| Optisk indgangseffekt | Pin (Binding) | 0 | + 10 | dBm |
| Udbrændt optisk strøm | PB | - | + 13 | dBm |
| Blyloddetemperatur | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Elektriske/optiske egenskaber (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Parameter | sym | Testtilstand | Parameter Værdier | Enhed | ||
| Bølgelængdeområde | λ | - | 1000 ~ 1650 | nm | ||
| Frekvensområde | - | - | X - Band | Ku - Band | - | |
| Lille signalbåndbredde | f-3dB | TC = 22 ± 3 ℃ | 0. 3 ~ 12 | 0. 8 ~ 19.5 | GHz | |
| responsivitet | Re | VR =+5V, Pin = 10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / w |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Amplitude Fladhed | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Mætningsoptisk effekt | Ps | VR =+ 5 V, λ = 1550 nm AC-moduleret |
10 | dBm | ||
| RF-signalforstærkning (typisk) | G | - | 15 ± 1 | dB | ||
| Mætning RF udgangseffekt | Pud | - | +3 | dBm | ||
| Udgang VSWR | VSWR | - | ≤ 2 | - | ||
| Udgangsimpedans | RL | - | 50 | Ω | ||
● Typiske responskurver
(Fig. 1 X - Bånd fotodetektor frekvensrespons）
(Fig. 2 Ku - Bånd fotodetektor frekvensrespons）

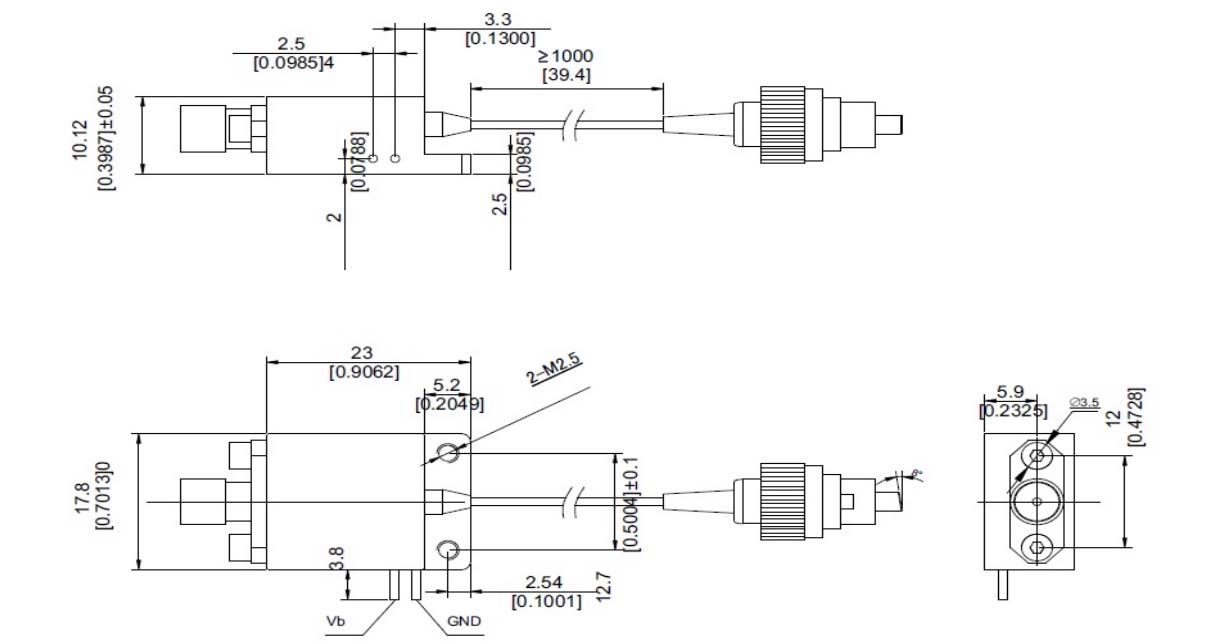

●Dimension og stifter (Enhed:mm[ tomme])
RF-stik: SMA
●Bestillingsoplysninger
Ark 1:
| Kode | RF-signalforstærkning | Bemærkning |
| S | 15 dB | Typisk og centerfrekvens |
Ark 2:
| Kode | Analog båndbredde |
| X | 0 ~ 3 GHz |
| Ku | 0 ~ 8 GHz |
Ark 3:
| Kode | Connector Type | Bemærkning |
| N | Ingen stik | Single-mode 9 / 125 μm fiber pigtail |
| A | FC / APC | |
| P | FC / PC |
● Forholdsregler
Fiberens bøjningsradius er ikke mindre end 20 mm for at undgå fiberbeskadigelse.
Sørg for, at fiberkoblingsfacetten er ren, før den tilsluttes opto-kredsløbet.
Den passende ESD-beskyttelse er påkrævet ved opbevaring, transport og brug.
Alle vores standard fotodetektorer kan tilpasses til moduler!
Applikationer
Radar informationsbehandling
Elektronisk krigsførelse
Antenne måling
Fiberoptisk kommunikation
Sikkerhed og Overvågning
