LK-MAMPD-4 Multikanal højhastighedsforstærket mikrobølgefotodetektor
- Høj hastighed, bred båndbredde
- Incorporated Bias-T
- O/E Hybrid Integreret
- Høj forstærkning, lav støj, bredbånd
- Hermetisk forseglet, SMA-stik
- Lav mørk strøm, højt signal-til-støj-forhold.
- Lille formfaktor.
Produktbeskrivelse*
LK-MAMPD-4 er et avanceret optoelektronisk hybridsystem, der integrerer en bredbånds Indium Gallium Arsenide (InGaAs) fotodiode med en støjsvag forstærker. Denne fotodiode er karakteriseret ved et spektralt responsbølgelængdeområde fra 1000 til 1650 nanometer. Den støjsvage forstærker i systemet tilbyder en radiofrekvensforstærkning (RF) på 15 decibel, hvilket sikrer signalintegritet og forstærkning.
LK-MAMPD-4 er i stand til at levere båndbredder på 12 gigahertz og 18 gigahertz, hvilket imødekommer en række højhastighedskommunikations- og detektionskrav. Modulet er designet til at fungere på en +5-volts forsyningsspænding, som er standard i mange elektroniske systemer. Den er kompatibel med standard single-mode 9/125 mikrometer optiske fibre, hvilket sikrer sømløs integration med eksisterende fiberoptiske netværk. RF-udgangsporten har et SMP-kompatibelt stik, som er impedans-matchet til 50 ohm for optimal signaltransmission og minimalt signaltab.
LK-MAMPD-4 er konstrueret med en hermetisk forseglingsproces, som giver robust beskyttelse mod miljøfaktorer, hvilket øger dens holdbarhed og pålidelighed. Den har en kompakt formfaktor, der vejer under 62 gram, hvilket er fordelagtigt til applikationer, hvor vægten er en overvejelse. Modulet er certificeret til at overholde direktivet om begrænsning af farlige stoffer (RoHS) 2.0, hvilket bekræfter dets overholdelse af strenge miljø- og sikkerhedsstandarder.
Tekniske specifikationer
| Typisk og absolut maksimal bedømmelse | ||||
|---|---|---|---|---|
| Parameter | Sym. | Typ | Rating | Enhed |
| Opbevaringstemperaturområde | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperaturområde i driftskabinettet | TC | 25 | -40 ~ +85 | ℃ |
| Forspænding | VR | +5 | +5 ～ +9 | V |
| Optisk indgangseffekt | Pin (Binding) | 0 | + 10 | dBm |
| Udbrændt optisk strøm | PB | - | + 13 | dBm |
| Blyloddetemperatur | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Elektriske/optiske egenskaber (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Parameter | sym | Testtilstand | Parameter Værdier | Enhed | ||
| Bølgelængdeområde | λ | - | 1000 ~ 1650 | nm | ||
| Frekvensområde | - | - | X - Band | Ku - Band | - | |
| Lille signalbåndbredde | f-3dB | TC = 22 ± 3 ℃ | 0.3 ~ 12 | 2 ~ 18 | GHz | |
| responsivitet | Re | VR =+5V, Pin = 10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / w |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Amplitude Fladhed | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Mætningsoptisk effekt | Ps | VR =+ 5 V, λ = 1550 nm AC-moduleret |
10 | dBm | ||
| RF-signalforstærkning (typisk) | G | - | 15 ± 1 | dB | ||
| Mætning RF udgangseffekt | Pud | - | +3 | dBm | ||
| Udgang VSWR | VSWR | - | ≤ 2 | - | ||
| Udgangsimpedans | RL | - | 50 | Ω | ||
● Typiske responskurver

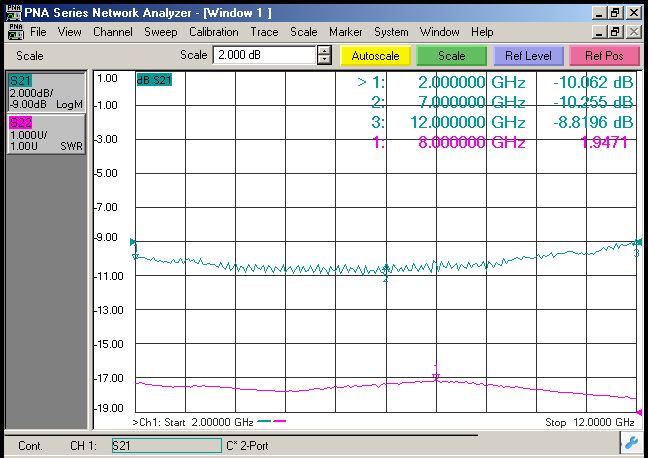

（ Fig. 1 X - Båndfotodetektor frekvensrespons）
（ Fig. 2 Ku - Bånd fotodetektor frekvensrespons）

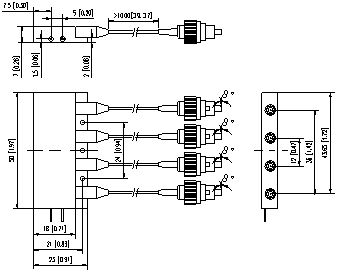

● Dimension og stifter (enhed: mm[tommer])
RF-stik: SMP
● Bestillingsoplysninger
Ark 1:
| Kode | Analog båndbredde |
| X | 0.2 ~ 12 GHz |
| Ku | 2 ~ 18 GHz |
Ark 2:
| Kode | Connector Type | Bemærkning |
| N | Ingen stik | Single-mode 9 / 125 μm fiber pigtail |
| A | FC / APC | |
| P | FC / PC |
● Forholdsregler
Fiberens bøjningsradius er ikke mindre end 20 mm for at undgå fiberbeskadigelse.
Sørg for, at fiberkoblingsfacetten er ren, før den tilsluttes optokredsløbet.
Den passende ESD-beskyttelse er påkrævet ved opbevaring, transport og brug.
Alle vores standard fotodetektorer kan tilpasses til moduler!
Applikationer
Radar informationsbehandling
Elektronisk krigsførelse
Antenne måling
Fiberoptisk kommunikation
Sikkerhed og Overvågning
