LK-NYCMD CWDM Mikrobølge DFB-lasermodul
- Direkte modulering DFB Laser
- Højdynamisk rækkevidde
- Bølgelængde: CWCM
- 18 GHz båndbredde
- Lav tærskelstrøm
- Høj udgangseffekt
- 7-pin sommerfuglepakke med SMA stik
- Driftsbokstemperatur: -40 til 70 ℃
- Forbedret pålidelighed
Produktbeskrivelse*
LK-NYCMD laser er en højtydende, direkte moduleret distribueret feedback (DFB) laser designet til at udmærke sig i lineær fiberoptisk kommunikation til applikationer, der kræver ekstremt brede båndbredder. Denne serie fungerer som en overlegen erstatning for koaksialkabelsystemer til transmission af højfrekvente signaler ved 12 GHz eller 18 GHz.
Ved at bevare integriteten af RF-signalet i dets oprindelige form, forbedrer LK-NYCMD-serien pålideligheden af mikrobølgekommunikationsnetværk. På grund af disse egenskaber forbedrer serien signalkvaliteten markant på tværs af en række applikationer, såsom fjernbetjening af antenne, telemetri, distribution af timing og referencesignaler samt måle- og forsinkelseslinjesystemer.
LK-NYCMD inkorporerer optisk isolator, termoelektrisk køler (TEC), termistor, laserdiodechip og monitorfotodiode, som alle er forseglet i en robust 7-bens sommerfuglepakke for at sikre hermetisk beskyttelse og opretholde optimal ydeevne.
Tekniske specifikationer
| Absolutte maksimale vurderinger | ||||
|---|---|---|---|---|
| Parameter | Symbol | Min. | Max. | Enhed |
| Laserdiode fremadstrøm | If | - | 120 | mA |
| Laserdiode omvendt spænding | V | - | 1 | V |
| Front power | Pf | - | 20 | dBm |
| PD omvendt spænding | V | - | 15 | V |
| Fremadgående strøm (PD) | Im | - | 2 | mA |
| Operation temperatur | To | -40 | + 70 | ° C |
| Opbevaringstemperatur | Ts | -55 | + 85 | ° C |
| Opbevaring relativ fugtighed | Sr | - | 85 | % |
| Optisk og elektrisk specifikation (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| Parameter | Symbol | Testtilstand | Min | Typ | max | Enheder | Bemærk |
| Bølgelængde | λ | IF = IOP, T = TOP | 1270 | CW | 1390 | nm | Option |
| Frekvens | - | X mulighed | 0.3 | - | 12 | GHz | - |
| Ku mulighed | 0.8 | - | 18 | ||||
| Optisk udgangseffekt | P | IF=Iop | - | 10 | - | mW | 1 |
| Tersholdstrøm | Ith | λ: CWDM | - | 10 | - | mA | - |
| Drift nuværende | Iop | λ: CWDM | - | 55 | 100 | mA | - |
| Driftsspænding | Vop | λ: CWDM | - | 1.5 | 2.5 | V | - |
| Hældningseffektivitet | SE | - | 0.2 | - | - | W / A | - |
| Side-mode undertrykkelsesforhold | SMSR | λ: CWDM, IF=Iop | 30 | - | - | dB | - |
| Rativ intensitetsstøj | RIN | - | - | -130 | dB / Hz | - | |
| Båndbredde (-3dB, I=60mA) | S21 | X mulighed | - | 12 | - | GHz | - |
| Ku mulighed | - | 18 | - | ||||
| Retur tab | VSWR | X mulighed | - | - | 2 | dB | - |
| Ku mulighed | - | - | 2.2 | ||||
| Indgang 1 dB Kompression | 15 | - | - | dBm | - | ||
| Termistor modstand | Rth | @25C | - | 10 | - | Kohm | - |
| TEC strøm | It | - | - | - | 1.2 | A | 2 |
| TEC spænding | Vt | - | - | 2.5 | V | 2 | |
| Kapacitans (PD) | Ct | - | - | 20 | pF | - | |
| Overvågning af strøm | Im | - | 0.10 | - | 2.0 | mA | - |
| Mørk strøm (PD) | Id | - | - | 50 | nA | - | |
Bemærkninger:Alle laserchips kommer fra wafers, der er blevet certificeret ved hjælp af et repræsentativt parti af enheder, der skal opnå et acceptabelt udbytte for indbrænding.
1. Lasertemperatur indstillet til 25℃, forspændingsstrøm ved 55mA
2. Driftshustemperatur -40~70℃
● Typiske data
(λ: CWDM, TC =25 ℃)

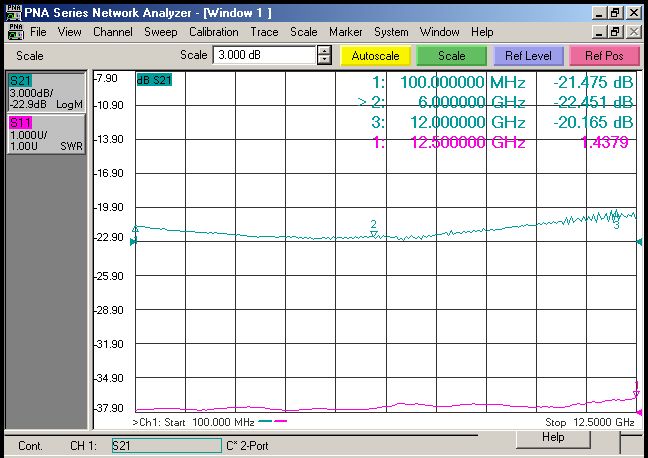

（ Fig. 1 X- Band S11 og S22 data ）
（ Fig. 2 Ku-Band S11 og S22 data ）
● Elektrisk skematisk
| Føre# | Funktion |
| 1 | thermistor |
| 2 | thermistor |
| 3 | LD-(Bias) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Køler+ |
| 7 | køligere- |
| 8 | LD-(RF) |
| 9 | Ground |
● Oversigtstegninger (Enhed: mm)
RF-stik: SMA

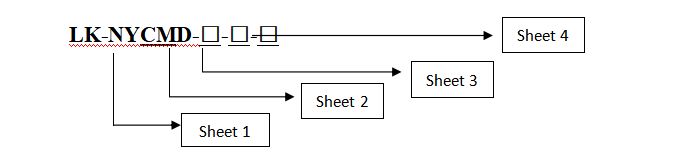

● Bestillingsoplysninger
Ark 1:
| Kode | Typisk bølgelængde |
| CM | CWDM Coarse Wavelength Division Multiplexer 7PIN sommerfuglepakke |
Ark 2:
| Kode | Analog båndbredde |
| X | 0.1 ~ 12 GHz |
| Ku | 1 ~ 18 GHz |
Ark 3:
| Kode | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Bølgelængde (nm) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
Ark 4:
| Kode | Connector Type | Bemærkning |
| A | FC / APC | Single-mode 9 / 125 μm fiber pigtail, 0.9 mm, 1 m længde |
| S | SC / APC | |
| N | Ingen stik |
● Forholdsregler
Fiberens bøjningsradius er ikke mindre end 20 mm for at undgå fiberbeskadigelse.
Sørg for, at fiberkoblingsfacetten er ren, før den tilsluttes optokredsløbet.
Den passende ESD-beskyttelse er påkrævet ved opbevaring, transport og brug.
Applikationer
Højhastighedsdatakommunikation
Antenne fjernbetjening
Mobil- og PCS-netværk
Analog RF-link transmission
Militær kommunikation
Sporing, telemetri og kontrol
Telemetri systemer
Militær- og forsvarssystemer
