LK-NY13D 1310nm Mikrobølge DFB-lasermodul
- Højdynamisk rækkevidde
- 18 GHz båndbredde
- Lav tærskelstrøm
- Høj udgangseffekt
- 7-pin sommerfuglepakke med SMA stik
- Driftsbokstemperatur: -40 til 70 ℃
- Forbedret pålidelighed
Produktbeskrivelse*
LK-NY13D-modulet er DFB-laser, som er direkte moduleret, hvilket giver overlegen ydeevne til lineære fiberoptiske kommunikationssystemer med omfattende båndbreddekrav. LK-NY13D lasere er et overlegent valg frem for koaksialkabelsystemer til transmission af højfrekvente signaler såsom 12 GHz eller 18 GHz.
Disse lasere øger pålideligheden af mikrobølgekommunikationsnetværk ved at sikre, at RF-signalet transmitteres i sin oprindelige form. På grund af disse egenskaber forbedrer LK-NY13D-lasere signalkvaliteten betydeligt over et bredt spektrum af applikationer, herunder fjernantennesystemer, telemetri, distribution af timing og referencesignaler samt måle- og forsinkelseslinjeapplikationer.
LK-NY13D lasere kommer med integrerede komponenter såsom en optisk isolator, en termoelektrisk køler (TEC), en termistor, en laserdiodechip og en monitorfotodiode, som alle er forseglet i en 7-benet sommerfuglepakke for at sikre hermetisk beskyttelse .
Tekniske specifikationer
| Absolutte maksimale vurderinger | ||||
|---|---|---|---|---|
| Parameter | Symbol | Min. | Max. | Enhed |
| Laserdiode fremadstrøm | If | - | 120 | mA |
| Laserdiode omvendt spænding | V | - | 1 | V |
| Front power | Pf | - | 20 | dBm |
| PD omvendt spænding | V | - | 15 | V |
| Fremadgående strøm (PD) | Im | - | 2 | mA |
| Operation temperatur | To | -40 | + 70 | ° C |
| Opbevaringstemperatur | Ts | -55 | + 85 | ° C |
| Opbevaring relativ fugtighed | Sr | - | 85 | % |
| Optisk og elektrisk specifikation (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| Parameter | Symbol | Testtilstand | Min | Typ | max | Enheder | Bemærk |
| Bølgelængde | λ | IF = IOP, T = TOP | - | 1310 | - | nm | |
| Frekvens | - | X mulighed | 0.1 | - | 12 | GHz | - |
| Ku mulighed | 1 | - | 18 | ||||
| Optisk udgangseffekt | P | IF=Iop | - | 10 | - | mW | 1 |
| Tersholdstrøm | Ith | λ=1310 nm | - | - | 10 | mA | - |
| Drift nuværende | Iop | λ=1310 nm | - | 55 | 100 | mA | - |
| Driftsspænding | Vop | λ=1310 nm | - | 1.5 | 2.5 | V | - |
| Hældningseffektivitet | SE | - | 0.2 | - | - | W / A | - |
| Side-mode undertrykkelsesforhold | SMSR | λ=1310nm, IF=Iop | 30 | - | - | dB | - |
| Relativ intensitetsstøj | RIN | - | - | - | -130 | dB / Hz | - |
| Båndbredde (-3dB, I=60mA) | S21 | X mulighed | - | 12 | - | GHz | - |
| Ku mulighed | - | 18 | - | ||||
| Afkasttab (VSWR) | VSWR | X mulighed | - | - | 2 | dB | - |
| Ku mulighed | - | - | 2.2 | ||||
| Indgang 1 dB Kompression | - | - | 15 | - | - | dBm | - |
| Termistor modstand | Rth | @25℃ | - | 10 | - | Kohm | - |
| TEC strøm | It | - | - | - | 1.2 | A | 2 |
| TEC spænding | Vt | - | - | 2.5 | V | 2 | |
| Kapacitans (PD) | Ct | - | - | 20 | pF | - | |
| Overvågning af strøm | Im | - | 0.10 | - | 2.0 | mA | - |
| Mørk strøm (PD) | Id | - | - | 50 | nA | - | |
Bemærkninger: Alle laserchips kommer fra wafers, der er blevet certificeret ved hjælp af et repræsentativt parti af enheder, der skal opnå et acceptabelt udbytte for indbrænding.
1. Lasertemperatur indstillet til 25℃, forspændingsstrøm ved 55mA
2. Driftshustemperatur -40~70℃
● Typiske data
(λ=1310nm, TC =25 ℃)
（ Fig. 1 X- Band S11 og S22 data ）

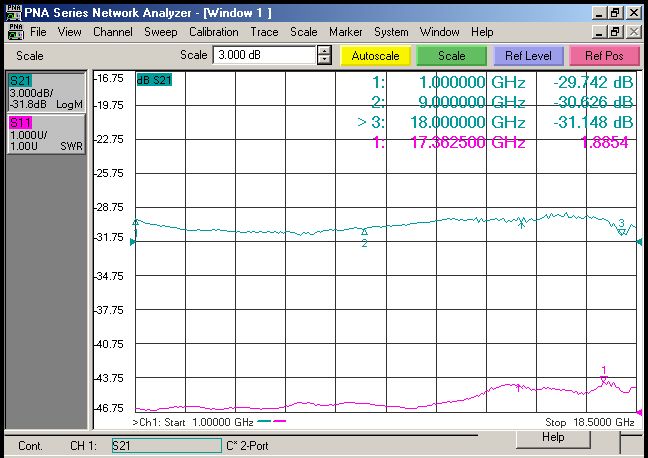

（ Fig. 2 Ku-Band S11 og S22 data ）

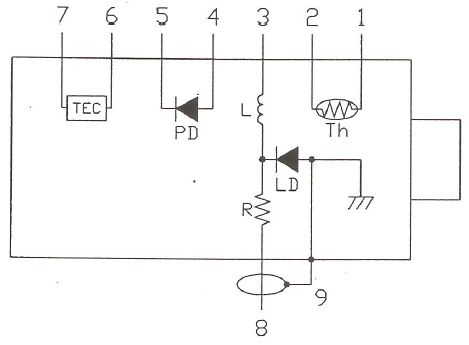

● Elektrisk skematisk
| Føre# | Funktion |
| 1 | thermistor |
| 2 | thermistor |
| 3 | LD-(Bias) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Køler+ |
| 7 | køligere- |
| 8 | LD-(RF) |
| 9 | Ground |

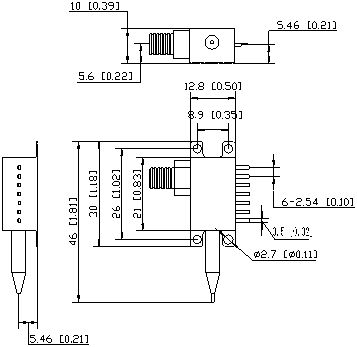

● Konturtegninger (Enhed: mm[tommer])
RF-stik: SMA
● Bestillingsoplysninger
Ark 1:
| Kode | Typisk bølgelængde |
| 13 | 1310nm 7PIN sommerfuglepakke |
Ark 2:
| Kode | Analog båndbredde |
| X | 0.1 ~ 12 GHz |
| Ku | 1 ~ 18 GHz |
Ark 3:
| Kode | Connector Type | Bemærkning |
| A | FC / APC | Single-mode 9 / 125 μm fiber pigtail, 0.9 mm, 1 m længde |
| S | SC / APC | |
| N | Ingen stik |
● Forholdsregler
Fiberens bøjningsradius er ikke mindre end 20 mm for at undgå fiberbeskadigelse.
Sørg for, at fiberkoblingsfacetten er ren, før den tilsluttes optokredsløbet.
Den passende ESD-beskyttelse er påkrævet ved opbevaring, transport og brug.
Applikationer
Højhastighedsdatakommunikation
Antenne fjernbetjening
Mobil- og PCS-netværk
Analog RF-link transmission
Militær kommunikation
Sporing, telemetri og kontrol
Telemetri systemer
