LK-HHPD High Speed InGaAs fotodetektor
- Bred båndbredde, høj hastighed
- Høj responsivitet
- Incorporated Bias-T
- Høj mætning input
- Hermetisk forseglet, SMA-stik
- Lav mørk strøm, højt signal-til-støj-forhold.
- Lille formfaktor.
Produktbeskrivelse*
LK-HHPD er et højhastighedsdetektormodul, der er velegnet til digitale og analoge applikationer, med en InGaAs PIN-fotodiode, der dækker bølgelængder fra 1250 til 1650 nm. Den tilbyder 12 GHz eller 18 GHz båndbredder og kører på +5V strøm. Modulet er kompatibelt med standard single-mode 9/125μm fiber og har et SMA-stik til RF-output med en 50 ohm impedansmatch.
LK-HHPD velegnet til applikationer med høj datahastighed, den er hermetisk forseglet for at beskytte mod miljøfaktorer, hvilket sikrer pålidelighed og lang levetid. Den har et letvægtsdesign med en masse på mindre end 23 gram, hvilket er gavnligt til bærbare eller pladsbegrænsede applikationer. Modulet er certificeret i overensstemmelse med Restriction of Hazardous Substances (RoHS) Direktiv 2.0, hvilket viser overholdelse af miljø- og sikkerhedsstandarder.
Tekniske specifikationer
| Typisk og absolut maksimal bedømmelse | ||||
|---|---|---|---|---|
| Parameter | Sym. | Typ | Rating | Enhed |
| Opbevaringstemperaturområde | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperaturområde i driftskabinettet | TC | 25 | -40 ~ +85 | ℃ |
| Forspænding | VR | 5 | +4.75 ～ +5.25 | V |
| Optisk indgangseffekt | Pin (Binding) | 0 | + 13 | dBm |
| Udbrændt optisk strøm | PB | - | + 16 | dBm |
| Blyloddetemperatur | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Elektriske/optiske egenskaber (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Parameter | sym | Testtilstand | Parameter Værdier | Enhed | ||
| Bølgelængdeområde | λ | - | 1000 ~ 1650 | nm | ||
| Frekvensområde | - | - | X - Band | Ku - Band | - | |
| Lille signalbåndbredde | f-3dB | TC = 22 ± 3 ℃ | 0.3 ~ 12 | 0.8 ~ 18 | GHz | |
| responsivitet | Re | VR =+5 V, Pin = 10mW | λ = 1310 nm | ≥ 0.75 | ≥ 0.75 | A / w |
| λ = 1550 nm | ≥ 0.7 | ≥ 0.7 | ||||
| Udgang VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | |
| Amplitude Fladhed | A | TC =-45～+85 ℃ | ≤ ±1.5 | dB | ||
| Mætningsoptisk effekt | Ps | VR =+5 V, λ = 1550 nm AC-moduleret |
13 | dBm | ||
| Mætning RF udgangseffekt | Pud | - | -10 | dBm | ||
| Mørk strøm | Id | VR = 5 V | ≤ 10 | nA | ||
| Udgangsimpedans | RL | - | 50 | Ω | ||
● Typiske responsivitetskurver

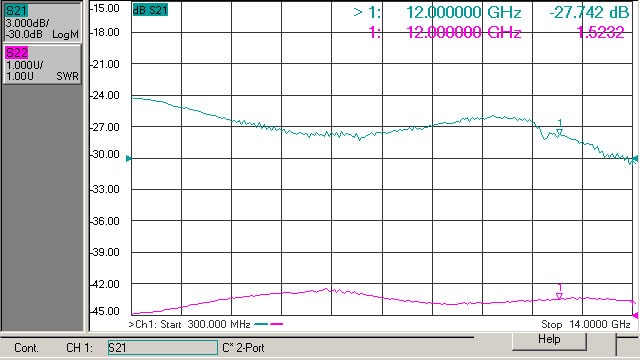

（ Fig. 1 X - Båndfotodetektor frekvensrespons）

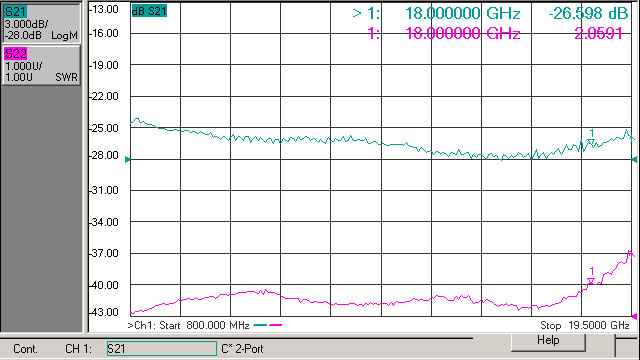

（ Fig. 2 Ku - Bånd fotodetektor frekvensrespons）
● Dimension og stifter (enhed: tomme)
RF-stik: SMA-stik
●Bestillingsoplysninger
Ark 1:
| Kode | Analog båndbredde |
| X | 0.3 ~ 12 GHz |
| Ku | 0.8 ~ 18 GHz |
Ark 2:
| Kode | Connector Type | Bemærkning |
| N | Ingen stik | Single-mode 9 / 125 μm fiber pigtail |
| A | FC / APC |
● Forholdsregler
Fiberens bøjningsradius er ikke mindre end 20 mm for at undgå fiberbeskadigelse.
Sørg for, at fiberkoblingsfacetten er ren, før den tilsluttes optokredsløbet.
Den passende ESD-beskyttelse er påkrævet ved opbevaring, transport og brug.
Alle vores standard fotodetektorer kan tilpasses til moduler!
Applikationer
Optisk-fiber kommunikation
Radar informationsbehandling
Elektronisk krigsførelse
Højhastighedssignaltest og -måling
Sikkerhed og Overvågning
