LK-SSPD Mini-High Speed InGaAs fotodetektor
- Bred båndbredde, høj hastighed
- Høj responsivitet
- Incorporated Bias-T
- Høj mætning input
- Hermetisk forseglet, SMA-stik
- Lav mørk strøm, højt signal-til-støj-forhold.
- Lille formfaktor.
Produktbeskrivelse*
LK-SSPD højhastighedsfotodetektor er konstrueret til at rumme digitale og analoge applikationer. Dette modul er udstyret med en InGaAs PIN-fotodiode, der har en bølgelængderespons fra 1000 til 1650 nm, sammen med den essentielle matchende elektronik.
LK-SSPD er i stand til at tilbyde en båndbredde på 20 GHz. Den fungerer med en +5 V strømforsyning og er kompatibel med standard single-mode 9 / 125 μm fiber til input. RF-udgangen bruger et SMP-kompatibelt stik, der er impedans-matchet til 50 ohm.
LK-SSPD er hermetisk forseglet i et kompakt hus og har en vægt på mindre end 8 gram.
Tekniske specifikationer
| Typisk og absolut maksimal bedømmelse | ||||
|---|---|---|---|---|
| Parameter | Sym. | Typ | Rating | Enhed |
| Opbevaringstemperaturområde | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperaturområde i driftskabinettet | TC | 25 | -40 ~ +85 | ℃ |
| Forspænding | VR | +5 | +5 ～ +9 | V |
| Optisk indgangseffekt | Pin (Binding) | +3 | + 10 | dBm |
| Udbrændt optisk strøm | PB | - | + 13 | dBm |
| Blyloddetemperatur | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Elektriske/optiske egenskaber (TC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| Parameter | sym | Testtilstand | Parameter Værdier | Enhed | |
| Bølgelængdeområde | λ | - | 1000 ~ 1650 | nm | |
| Frekvensområde | - | - | Ku + Band | - | |
| Lille signalbåndbredde | f-3dB | TC = 22 ± 3 ℃ | 0.3 ~ 20 | GHz | |
| responsivitet | Re | VR=+5V, Pin = 1mW | λ = 1310 nm | ≥ 0.9 | A / w |
| λ = 1550 nm | ≥ 0.85 | ||||
| Amplitude Fladhed | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | |
| Mætningsoptisk effekt | Ps | VR= 5v, X = 1550 nm AC-moduleret |
+ 17 | dBm | |
| Mørk strøm | Id | VR=+5v | ≤ 10 | nA | |
| Mætning RF udgangseffekt | Pud | - | -10 | dBm | |
| Udgangsimpedans | RL | - | 50 | Ω | |

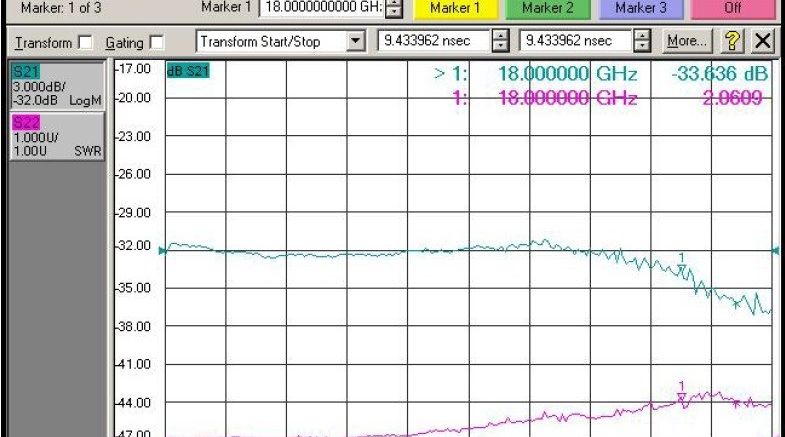

Typiske responskurver

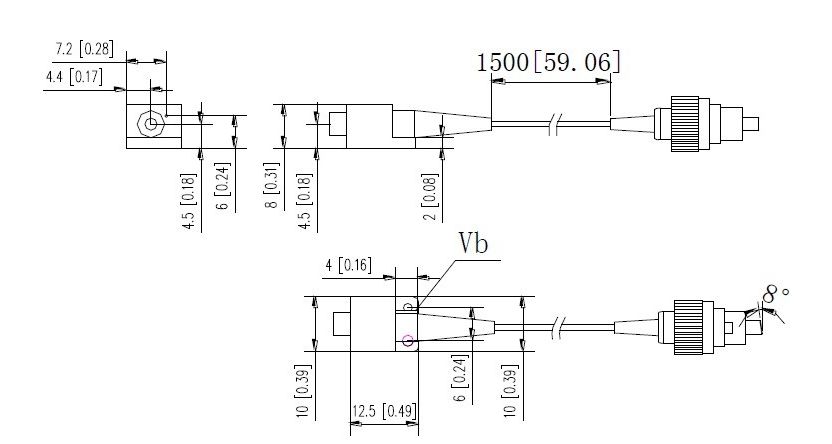

Dimension og stifter (enhed: mm[tommer])
RF-stik: SMP
Bestillingsoplysninger
Ark 1:
| Kode | Analog båndbredde |
| KU | 0.3 ~ 20 GHz |
Ark 2:
| Kode | Connector Type | Bemærkning |
| N | Ingen stik | Single-mode 9 / 125 μm fiber pigtail |
| A | FC / APC | |
| P | FC / PC |
Forholdsregler
Fiberens bøjningsradius er ikke mindre end 20 mm for at undgå fiberbeskadigelse.
Sørg for, at fiberkoblingsfacetten er ren, før den tilsluttes optokredsløbet.
Den passende ESD-beskyttelse er påkrævet ved opbevaring, transport og brug.
Alle vores standard fotodetektorer kan tilpasses til moduler!
Applikationer
Optisk-fiber kommunikation
Radar informationsbehandling
Elektronisk krigsførelse
Højhastighedssignaltest og -måling
Sikkerhed og Overvågning
