LK-NY30E Ka-Band optisk sender
- Ultrabredbånd (bedre end 35GHz)
- DWDM
- Højdynamisk rækkevidde
- Høj udgangseffekt
- Lav relativ intensitetsstøj (RIN)
- Flere arbejdstilstande tilgængelige
- Driftsbokstemperatur: (-40℃～70℃)
Produktbeskrivelse*
LK-NY30E Series Ka-Band Optisk Transmitter består primært af flere nøglekomponenter, herunder højeffekt laserlyskilde, ultrabredbånd LiNbO3 intensitetsmodulator, spændingsstabiliseringskonverteringskredsløb, drivkredsløb, overvågnings- og indikationskredsløb.
Denne transmitter fungerer inden for ITU-standarden med tæt bølgelængdedelingsmultipleksing (DWDM) spektrum for dets modulerede optiske signaludgang. Den kan prale af en moduleringsbåndbredde, der overstiger 35GHz og er i stand til at producere en optisk udgangseffekt på op til 10mW med en stabil udgangslysbølgelængde.
LK-NY30E-serien fungerer på en enkelt positiv strømforsyningsspænding, der opretholder robust ydeevne inden for et spændingsområde fra +12V til +36V. Derudover er senderen udstyret med en integreret indikationsfunktion, der giver feedback i realtid om strømforsyningens status og optiske strømudgang, hvilket sikrer pålidelig drift og nem overvågning.
Tekniske specifikationer
Absolutte maksimale vurderinger
| Parameter | Symbol | Min. | Type. | Max. | Enhed |
| Opbevaringstemperatur | TSTG | -55 | + 25 | + 85 | ℃ |
| Operation temperatur | TC | -40 | + 25 | + 70 | ℃ |
| RF indgangseffekt1 | Pin | - | + 15 | + 25 | dBm |
| Spænding | Vin | + 12 | + 12 | + 36 | V |
(1) Kontinuerlig bølge (CW) arbejdstilstand.
Optisk og elektrisk specifikation (TC = 22±3℃)
| Parameter | Symbol | Min. | Type. | Max. | Enhed | Bemærk |
| Bølgelængde | λ | 1527.99 | - | 1563.05 | nm | ITU standard |
| Frekvens (3dB) | f3dB | 2 | - | 35 | GHz | - |
| Lys udgangseffekt | P | 10 | - | - | mW | - |
| Relativ intensitetsstøj | rhinen | - | - | -155 | dBc/Hz | - |
| Afkasttab (VSWR) | VSWR | - | - | 2.5 | - | - |
| Indgang 1 dB Kompression | - | + 17 | - | - | dBm | - |
Strømforsyning (TC = 22±3℃)
| Parameter | Min. | Type. | Max. | Enhed |
| Spænding | + 12 | + 12 | + 36 | V |
| Nuværende(2) | 0.4 | 0.7 | 1.2 |
A |
(2) Testtilstand: Vin=+12V.

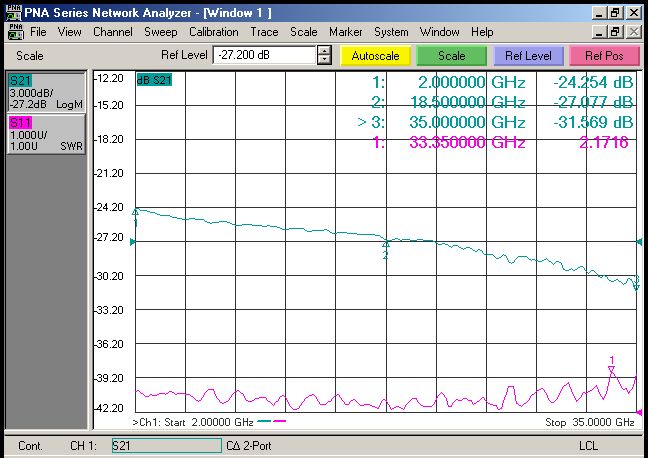

● Typisk responskurve
Figur 1 Typisk responskurve for LK-NY30E Ka-Band Transmitter
● Dimensionsenhed：mm[tommer]
Figur 2 LK-NY30E Transmitter Dimension
RF-stik: SMA
Strømstik: J30J-9-ZKP
● Pin af strømforsyning
| Parameter | Beskrivelse | ||||||||
| Pin (Binding) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Spænding | Vin | NC | GND | NC | |||||
● Bestil Information
Ark 1:
| Symbol | Beskrivelse |
| 30E | Ka-bånd Ekstern modulationssender |
Ark 2:
| Kode | Frekvens (THz) | Bølgelængde (nm) | Kode | Frekvens (THz) | Bølgelængde (nm) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
Ark 3:
| Symbol | Beskrivelse |
| PM1 | Panda Fiber |
| PM2 | Elliptisk fiber |
Ark 4:
| Symbol | Beskrivelse |
| CM | Brugertilpasning |
| A | FC / APC |
Applikationer
Antenne og radar
Satcom
Elektronisk modmålssystem
Analog RF-link transmission
Trådløs bredbåndskommunikation
Mobil kommunikation basestation
DWDM system
Distribuerede radarsystemer
