LK-NYC04D DML DFB-sender
- DML DFB laserteknologi
- Højdynamisk rækkevidde
- Båndbredde bedre end 4GHz
- CWDM-bølgelængdekompatibilitet
- Lavt strømforbrug
- Prisvenligt
Produktbeskrivelse*
LK-NYC04D DML Transmitter består primært af DML DFB-laser, automatisk optisk effektkontrolkredsløb, spændingsstabiliserende konverteringskredsløb og overvågningsindikationskredsløb. Denne transmitter har DML-laserbølgelængder, der stemmer overens med CWDM-standarden, specifikt ved 1270nm, 1290nm, 1310nm, 1330nm, 1350nm og 1370nm.
Den tilbyder en moduleringsbåndbredde, der overstiger 4GHz og kan levere en udgangseffekt, der overstiger 2mW. Modulet fungerer på en enkelt positiv strømforsyning og er designet til at fungere pålideligt inden for et spændingsområde fra +7V til +36V. Derudover er modulet udstyret med en indikator, der bekræfter normaliteten af både strømforsyningen og den optiske strømudgang, hvilket letter overvågning og vedligeholdelse.
Tekniske specifikationer
Absolutte maksimale vurderinger
| Parameter | Symbol | Min. | Type. | Max. | Enhed |
| Opbevaringstemperatur | TSTG | -40 | + 25 | + 70 | ℃ |
| Operation temperatur | TC | -20 | + 25 | + 55 | ℃ |
| RF indgangseffekt1 | Pin | - | 0 |
+ 17 | dBm |
| Spænding | Vin | +7 | + 12 | + 36 | V |
Optisk og elektrisk specifikation (TC = 25 ℃)
| Parameter | Model | Symbol | Min. | Type. | Max. | Enhed | Bemærkning |
| Bølgelængde | UC | λ | 1270 | 1310 | 1370 | nm | ITU standard |
| LC | - | CWDM | - | ||||
| Frekvens (3dB) | - | f3dB | 0.1 | - | 4 | GHz | - |
| Optisk udgangseffekt | - | P | - | 1 | - | mW | - |
| Relativ intensitetsstøj | UC | rhinen | - | - | -150 | dBc/Hz | - |
| LC | - | - | -155 | ||||
| VSWR | - | VSWR | - | - | 2 | ||
| Indgang 1 dB Kompression | - | - | - | + 10 | - | dBm | - |
Strømforsyning (TC = 22±3℃)
| Parameter | Min. | Type. | Max. | Enhed |
| Spænding | +7 | + 12 | + 36 | V |
| Nuværende(2) | 0.03 | 0.1 | 0.15 |
A |
(1) Testtilstand: Vin=+12V.
● Typiske data
Fig. 1 LK-NYC04D-CL DML DBF laser typisk frekvenskurve
Fig. 2 LK-NYC04D-UC DML DBF laser typisk frekvenskurve
● Typisk spektralkurve

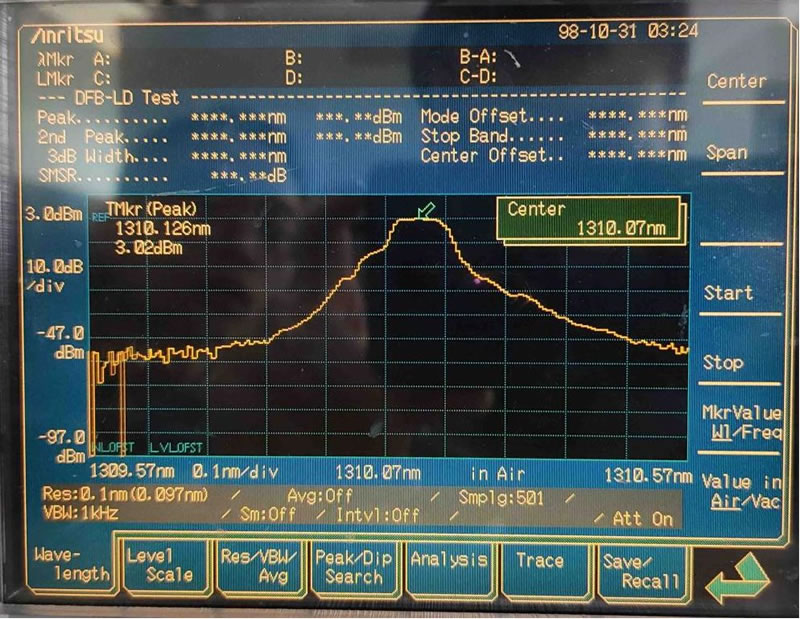

Fig. 3 LK-NYC04D DML DBF Laser Typisk spektrumkurve
● Dimensionsenhed：mm[tommer]

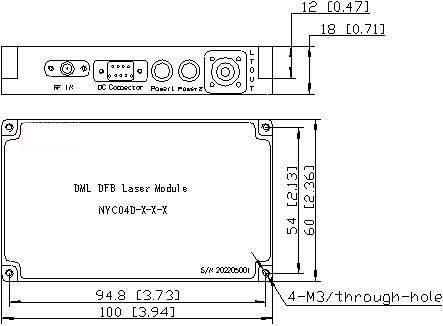

Figur 4 LK-NYC04D DML DBF-transmitterdimension
RF-stik: SMA
Strømstik: J30J-9-ZKP
● Ordreoplysninger
Ark 1:
| Model | Typisk bølgelængde |
| UL | 1310nm |
| CL | CWDM (valgfri bølgelængde) |
Ark 2:
| Model | Strøm |
| 00 | 1mW |
| 02 | 2mW |
| 04 | 4mW |
| 06 | 6mW |
Ark 3:
| Model | Stik | Bemærkning |
| N | Ingen | Flange |
| A | FC / APC | Standard 9/125μm SM Fiber |
| P | FC / PC | Standard 9/125μm SM Fiber |
Applikationer
Antenne fjernbetjening
Mobil- og PCS-netværk
Analog RF-link transmission
Sporing, telemetri og kontrol
Trådløs bredbåndskommunikation
