LK-NYC10D DML DFB lasermodul
- DML DFB laserteknologi
- ITU-standard DWDM-bølgelængde
- Højdynamisk rækkevidde
- Båndbredde bedre end 10GHz
- Fremragende bølgelængdestabilitet
- Driftstemperatur (-40℃～70℃)
Produktbeskrivelse*
LK-NYC10D DML Laser Module er en avanceret optisk transceiver enhed, omhyggeligt samlet med en Directly Modulated Laser (DML) Distributed Feedback (DFB) laser, et automatisk optisk effektkontrolkredsløb, et automatisk temperaturkontrolkredsløb, et spændingsstabiliserende konverteringskredsløb og et overvågningsindikationskredsløb.
Denne højhastigheds-DML DFB-laser er designet til at fungere inden for ITU-standarden dense wavelength division multiplexing (DWDM) bølgelængdespektrum, hvilket sikrer overholdelse af internationale telekommunikationsprotokoller. Modulationsbåndbredden overstiger 10GHz, hvilket letter dataoverførselskapaciteter med høj hastighed. Modulet er i stand til at levere en udgangseffekt på over 5mW, hvilket er afgørende for at opretholde signalintegriteten på tværs af forskellige netværksinfrastrukturer.
Drevet af en enkelt positiv strømforsyning er modulet i LK-NYC10D-serien konstrueret til stabil drift over et spændingsområde fra +7V til +36V. Desuden er modulet udstyret med et funktionelt statusindikationssystem, der giver feedback i realtid om strømforsyningens normalitet og optiske strømudgang, hvilket forbedrer systemets pålidelighed og forenkler diagnostik.
Tekniske specifikationer
Absolutte maksimale vurderinger
| Parameter | Symbol | Min. | Type. | Max. | Enhed |
| Opbevaringstemperatur | TSTG | -55 | + 25 | + 85 | ℃ |
| Operation temperatur | TC | -40 | + 25 | + 70 | ℃ |
| RF indgangseffekt1 | Pin | - | + 10 | + 20 | dBm |
| Spænding | Vin | +7 | + 12 | + 36 | V |
(1) Kontinuerlig bølge (CW)
Optisk og elektrisk specifikation (TC = 22±3℃)
| Parameter | Symbol | Testtilstand | Min. | Type. | Max. | Enhed | Bemærkning |
| Bølgelængde | λ | - | 1527.99 | - | 1563.05 | nm | ITU standard |
| Frekvens (3dB) | f3dB | S-bånd | 0.1 | - | 3.5 | GHz | - |
| C-bånd | 0.1 | 8.5 | GHz | - | |||
| Optisk udgangseffekt | P | - | 5 | 10 | - | mW | - |
| Relativ intensitetsstøj | rhinen | - | - | - | -155 | dBc/Hz | - |
| VSWR | VSWR | - | - | - | 2 | ||
| Indgang 1 dB Kompression | - | - | + 13 | + 15 | - | dBm | - |
Strømforsyning (TC = 22±3℃)
| Parameter | Min. | Type. | Max. | Enhed |
| Spænding | +7 | + 12 | + 36 | V |
| Nuværende(2) | 0.07 | 0.1 | 1 | A |
(2) Testtilstand: Vin=+12V.
● Typiske data

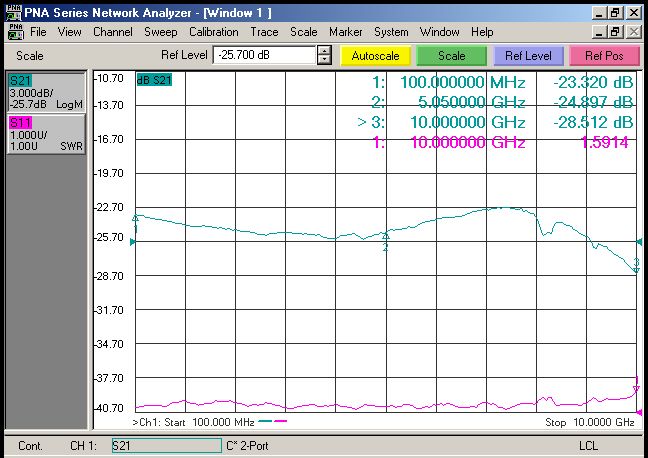

Fig. 1 LK-NYC10D-S DML DFB laser typisk frekvenskurve
Fig. 2 LK-NYC10D-C DML DFB laser typisk frekvenskurve
● Typisk spektralkurve
Fig. 3 LK-NYC10D DML DFB Laser Typisk spektrumkurve
● Dimensionsenhed：mm[tommer]
Figur 4 LK-NYC10D DML DBF Laser Modul Dimension
RF-stik: SMA
Strømstik: J30J-9-ZKP
● Ordreoplysninger
Ark 1:
| Model | Typisk bølgelængde |
| S | 0.1 ~ 3.5 GHz |
| C | 0.1 ~ 8.5 GHz |
Sheet 2
| NO. | Frekvens (THz) | Bølgelængde (nm) | NO. | Frekvens (THz) | Bølgelængde (nm) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
Ark 3:
| Model | Stik | Bemærkning |
| N | Ingen | Flange |
| A | FC / APC | Standard 9/125μm SM Fiber |
| P | FC / PC | Standard 9/125μm SM Fiber |
Applikationer
Antenne fjernbetjening
Mobil- og PCS-netværk
Analog RF-link transmission
Sporing, telemetri og kontrol
Trådløs bredbåndskommunikation
DWDM system
Trådløs backhaul
