LK-DS-HES-C (Customized)Kernemodul af Radio Altimeter Simulator
- Bredt simuleret højdeområde (0 til 22000 ovenfor);
- Højt retningsbestemt undertrykkelsesforhold
- Høj simulering af højdemålerens nøjagtighed (≥1‰)
- Valgfri simuleringskonfiguration (understøtter mere end 210 konfigurationer)
- Manuel afbryder og automatisk afbryder ;
- Volumenminiaturisering, stærk elektromagnetisk kompatibilitet, høj arbejdspålidelighed;
- Multiple kontroltilstand: UART, LAN osv.
- Forskellige standard test platform interface såsom PXI, VXI, LXI.
Produktbeskrivelse*
LK-DS-HES-serien tilbyder et alsidigt kernemodul, der kan markedsføres som en selvstændig komponent eller problemfrit integreret i mere komplekse højere-ordens samlinger. Disse samlinger er designet med konfigurerbarhed i tankerne, så de kan tilpasses til en bred vifte af ydeevnekriterier for at tilfredsstille den specifikke form, pasform og funktionelle krav fra vores kunder.
I modsætning til konventionelle Surface Acoustic Wave (SAW) delay line-systemer, kan LK-DS-HES-serien prale af et væld af overlegne egenskaber. Disse omfatter et ekspansivt operationelt frekvensområde, exceptionel rettethedsundertrykkelse, evnen til at håndtere tredobbelte transitsignaler, der ellers er uberegnelige, evnen til at fungere over længere perioder uden behov for rekalibrering og et øget niveau af driftssikkerhed.
Tekniske specifikationer
Elektriske/optiske egenskaber
| Parameter | Parameterværdier | Enhed | Bemærkning | ||
| Min | Typisk | max | |||
| frekvensområde | 4 | - | 4.6 | GHz | |
| Amplitude respons | - | ± 1.5 | ± 2 | dB | |
| Simuler højde | 1 | - | 22000 | m | Extensible |
| Simuler højdens nøjagtighed | 0.5% | 1% | - | - | |
| Maksimal indgangseffekt | - | 2 | Tilpasset | W | Kontinuerlig bølge |
| - | 100 | Tilpasset | W | Pulsbølge | |
| Indgang VSWR | - | 1.3 | 1.5 | - | |
| Udgang VSWR | - | 1.3 | 1.5 | - | |
| Impedans | - | 50 | - | Ω | |
| Simuler dæmpningens justerbare område | - | 80 | Tilpasset | dB | |
| lige undertrykkelsesforhold | 60 | 80 | - | dBc | |
| tredobbelte transitsignaler | Ingen | ||||
| Driftstemperaturområde | -40 | - | + 70 | ℃ | Tilpasset med kvalitetsklasse |
| Opbevaringstemperatur Rang | -55 | - | + 85 | ℃ | |
| Simuler højde vs. temperatur | - | - | 7 | ppm/℃ | |
| Simuler nøjagtighed vs. temperatur | - | 3 | 6 | % / ℃ | Kan kompenseres |

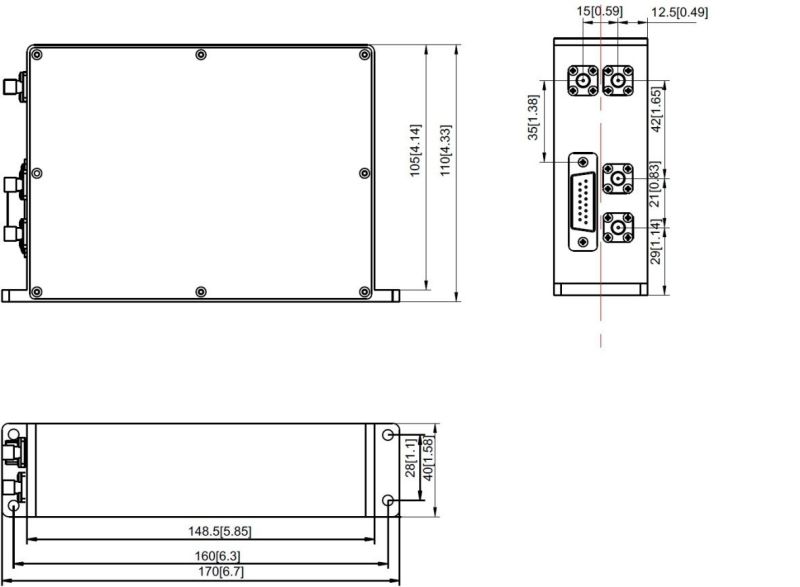

Pakkerne og stifterne (Enhed: mm[inch] )
Fiberoptisk boks
Mikrobølgeboks
RF-stik: SMA-K (tilpasset)
DC-stik：DE-9PS（Tilpasset）
Applikationer
Sted: Radiohøjdemåler til radar, AEW, satellit, helikopter og etc
Mål nøjagtigheden af højdemåleren
Mål secticiteten af forskning og sporing
Måling af anden parameter
