LK-HSPD-Ku-CM High Speed InGaAs fotodetektor
- Bred båndbredde, høj hastighed
- Incorporated Bias-T
- AC koblet
- Hermetisk forseglet, SMA-stik
- Lav mørk strøm, højt signal-til-støj-forhold.
- Lille formfaktor.
Produktbeskrivelse*
LK-HSPD-Ku-CM højhastighedsdetektormodul er en sofistikeret optoelektronisk transceiver, omhyggeligt konstrueret til at imødekomme både digitale og analoge signalbehandlingsapplikationer. Dette modul er udstyret med en InGaAs PIN-fotodiode, som kan prale af et spektralt responsområde fra 1250 til 1650 nanometer, inklusive den essentielle matchende elektronik, der kræves for optimal signaljustering og konditionering.
LK-HSPD-Ku-CM er i stand til at levere en båndbredde på 18 gigahertz, hvilket gør den velegnet til højhastighedsdatakommunikation. Modulet er drevet af en +5-volts forsyning, hvilket sikrer pålidelig drift og nem integration med eksisterende strømsystemer. Den overholder standarderne for single-mode 9/125 mikrometer fiberinput, hvilket letter kompatibilitet med etableret fiberoptisk infrastruktur. Radiofrekvensudgangen (RF) er udstyret med et SMA-kompatibelt stik, som er omhyggeligt impedansmatchet til 50 ohm for at sikre effektiv signaludbredelse og minimal refleksion.
LK-HSPD-Ku-CM er konstrueret med en hermetisk forseglingsproces, som giver robust miljøbeskyttelse og øger modulets modstandsdygtighed over for fugt, støv og andre potentielle forurenende stoffer, hvorved der sikres langsigtet stabilitet og ydeevne.
Tekniske specifikationer
| Typisk og absolut maksimal bedømmelse | ||||
|---|---|---|---|---|
| Parameter | Sym. | Typ | Rating | Enhed |
| Opbevaringstemperaturområde | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperaturområde i driftskabinettet | TC | 25 | -40 ~ +85 | ℃ |
| Forspænding | VR | 5 | -4.75 ～ +5.25 | V |
| Optisk indgangseffekt | Pin (Binding) | + 10 | + 13 | dBm |
| Udbrændt optisk strøm | PB | - | + 16 | dBm |
| Blyloddetemperatur | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Elektriske/optiske egenskaber (TC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| Parameter | sym | Testtilstand | Parameter Værdier | Enhed | |
| Bølgelængdeområde | λ | - | 1000 ~ 1650 | nm | |
| Frekvensområde | - | - | Ku-Band | - | |
| Lille signalbåndbredde | f-3dB | TC= 22 ± 3 ℃ | 0.1 ~ 18 | GHz | |
| responsivitet | Re | VR, Pin= 1mW | λ = 1310 nm | ≥ 0.75 | A / w |
| λ = 1550 nm | ≥ 0.7 | ||||
| Amplitude Fladhed | A | TC =-40～+85 ℃ | ≤ ±1.5 | dB | |
| Udgang VSWR | VSWR | - | ≤ 2.5 | - | |
| Forspænding | VR | - | +5 | V | |
| RF Connector | - | - | SMA | - | |
| Mætningsoptisk effekt | Ps | VR, X = 1550 nm AC-moduleret |
+ 13 | dBm | |
| Mørk strøm | Id | VR | ≤ 10 | nA | |
| Mætning RF udgangseffekt | Pout | - | -10 | dBm | |
| Udgangsimpedans | RL | - | 50 | Ω | |
● Typiske responskurver
(VR, λ=1550nm, TC =25 ºC, Pin=0dBm)

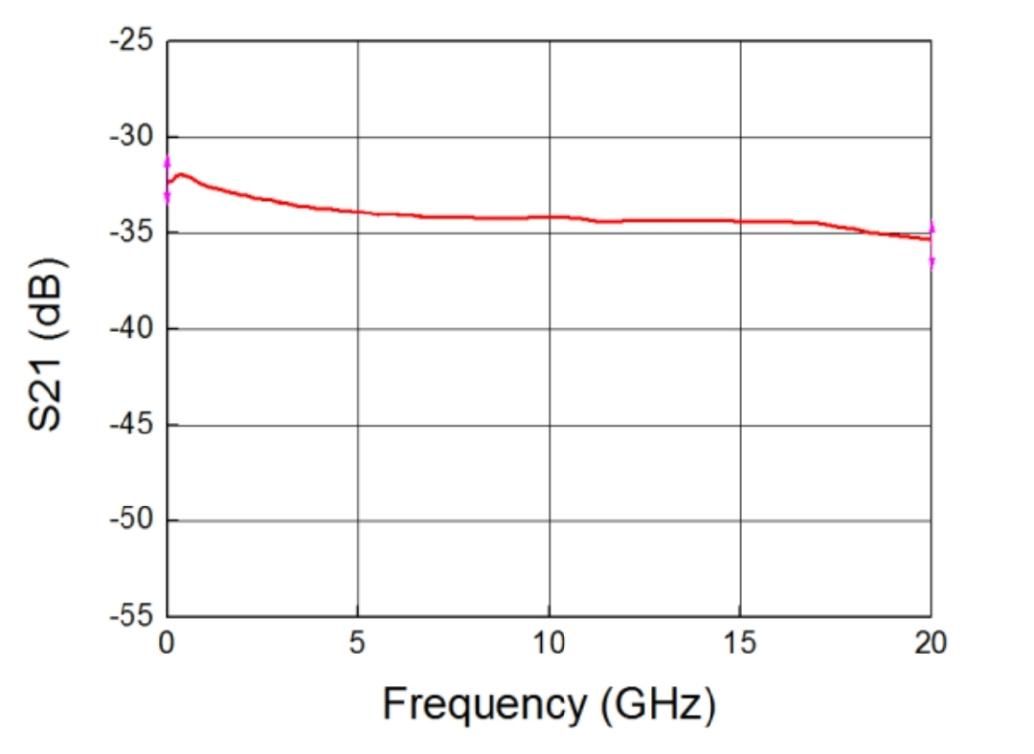

(Fig. 1 Ku-Band Fotodetektor Frekvensrespons)

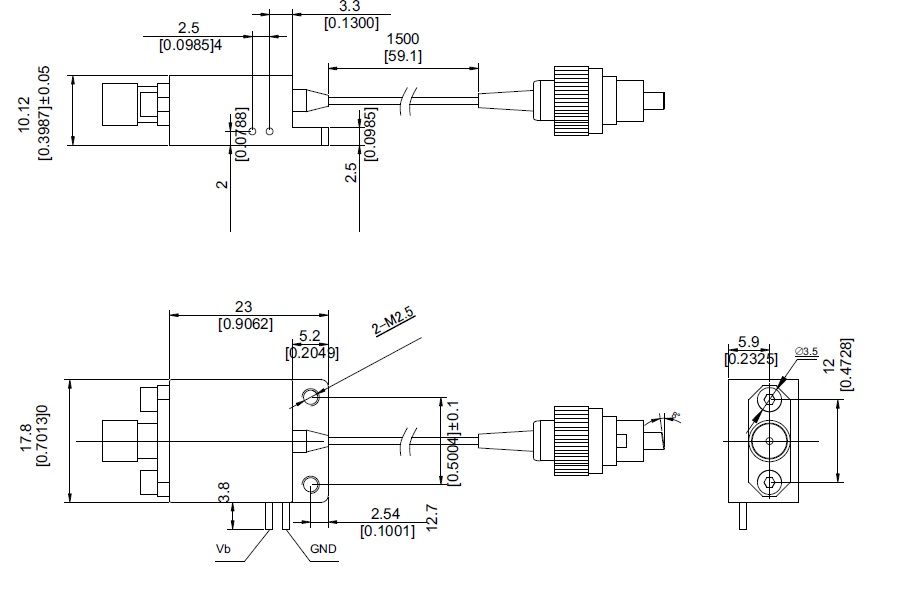

● Dimension og stifter (enhed: mm[ tomme] )
RF-stik: SMA
Bemærkning: dette er rev 1.1, Sammenlignet med versionen sendt til kunden den 14. april 2023, er de overordnede dimensioner ændret bortset fra halefiberen.
● Bestillingsoplysninger
Ark 1:
| Kode | Analog båndbredde |
| Ku | 0.1 ~ 18 GHz |
Ark 2:
| Kode | Bemærkning |
| CM | Tilpasset |
Ark 3:
| Kode | Connector Type | Bemærkning |
| N | Ingen stik | Single-mode 9/125 μm fiber pigtail |
| A | FC / APC | |
| P | FC / PC |
● Forholdsregler
Fiberens bøjningsradius er ikke mindre end 20 mm for at undgå fiberbeskadigelse.
Sørg for, at fiberkoblingsfacetten er ren, før den tilsluttes optokredsløbet.
Den passende ESD-beskyttelse er påkrævet ved opbevaring, transport og brug.
Alle vores standard fotodetektorer kan tilpasses til moduler!
Applikationer
Optisk-fiber kommunikation
Radar informationsbehandling
Elektronisk krigsførelse
Højhastighedssignaltest og -måling
Sikkerhed og Overvågning
