LK-D-SS-18-T Series Optisk Delay Line & Optisk Simulator
- Båndbredde til 18GHz
- Højt dynamisk område
- Bred temperaturanvendelse
- Lav amplitude respons
- Tilpassede tidsforsinkelser
Produktbeskrivelse*
Ved at udnytte den avancerede teknologi fra Microwave-Photonics tilbyder LK-D-SS-18-T-seriens optiske forsinkelseslinje og optiske simulator uovertruffen ydeevne i et spektrum af applikationer, herunder radartest, signalbehandling, phased array-antenneoperationer, antenne simulering og fasestøjanalyse. Dette avancerede system er designet til at fungere problemfrit på tværs af hele S/C/X/Ku-frekvensbåndene, kendetegnet ved minimalt indføringstab, et omfattende dynamikområde, robust elektromagnetisk isolation og evnen til at håndtere umærkelige tredobbelte transitsignaler.
Tekniske specifikationer
Elektriske/optiske egenskaber
| Parameter | Parameter Værdier | Enhed | Bemærkning | ||
| Min | Typisk | max | |||
| Frekvensområde | 2 | - | 18 | GHz | |
| Amplitude Fladhed | - | ± 2 | ± 2.5 | dB | |
| Tidsforsinkelse | 0.01 | - | 150 | us | Tilpasset |
| Forsinket nøjagtighed | -5‰ | - | +5‰ | - | |
| Insertion Loss | 0 | 20 | 30 | dB | Tilpasset |
| Indgang VSWR | - | 1.8 | 2.2 | - | |
| Udgang VSWR | - | 1.8 | 2.2 | - | |
| Impedans | - | 50 | - | Ω | |
| Indgang 1 dB Kompression | - | + 13 | + 17 | dBm | |
| Forfalsket signalafvisningsforhold | 60 | - | - | dBc | |
| Støj figur | - | 50 | 60 | dB | 5us, 25℃ |
| Betjen temperatur | -55 | - | + 85 | ℃ | Se Bestillingsoplysninger |
| Opbevaringstemperatur | -55 | - | + 85 | ℃ | |
| Relativ forsinkelse vs. temperatur | - | - | 7 | ppm/℃ | |
| Indføringstab vs. temperatur | - | 2 | 4 | % / ℃ | |
Stikbeskrivelse & strømforsyning
| Pin (Binding) | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| Spænding | NC | GND | + 12V | NC |
| Nuværende vurdering | - | - | 0.3 | - |
| Maks. Strøm | 1 |

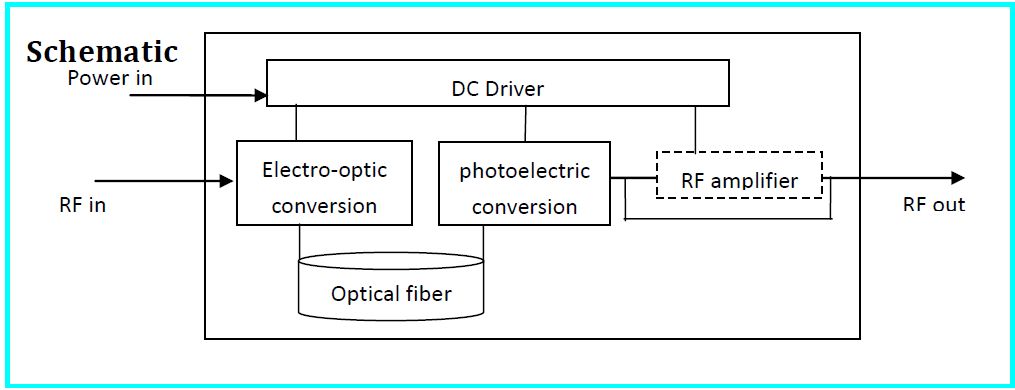

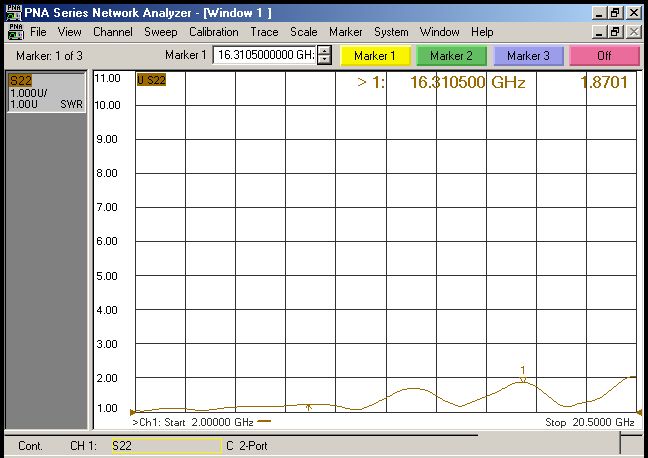

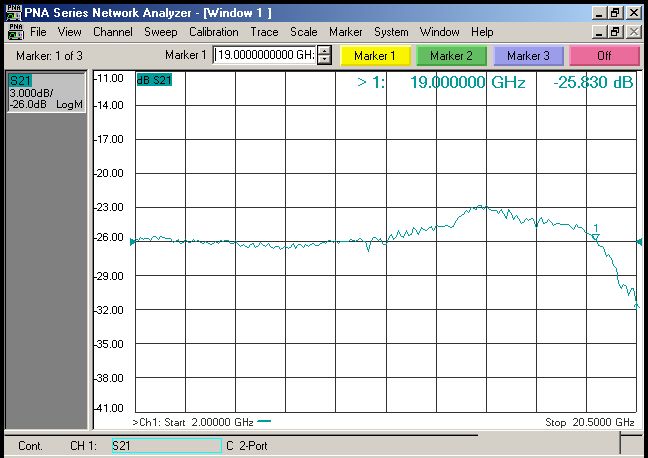

Typiske responskurver（25℃）
Dimension og stifter (Enhed: mm[inklh])
RF-stik: SMA-K (tilpasset)
DC-stik：DE-9PS（Tilpasset）
| Produkt Type | LK-D-SS-18-TG | Bemærkning | |||||
| Tidsforsinkelse (os) | 8 | 20 | 35 | 50 | 60 | 80 | Standard |
| X（mm） | 37 | 50 | 65 | 80 | 90 | 110 | |
| Produkt Type | LK-D-SS-18-TP | Bemærkning | |||||
| Tidsforsinkelse (os) | 8 | 35 | 60 | 80 | 110 | 150 | Kompakt |
| X（mm） | 20 | 45 | 55 | 65 | 78 | 95 | |
Bestillingsoplysninger
| Produkt Type | Pakker | Kvalitetsniveauer | Betjen temperatur | Opbevaringstemperatur |
| LK-D-SS-18-TGI | Standard | Brancheklasse | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TGM | Medium kvalitet | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TGS | Specialkvalitet | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-18-TPI | Kompakt | Brancheklasse | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TPM | Medium kvalitet | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TPS | Specialkvalitet | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Applikationer
Radartest/kalibrering
Signalbehandling
Elektronisk krig
Phased antenne array
Antennesimulering
