LK-NY20E K-Band optisk sender
- Ultrabredbånd (bedre end 25GHz)
- DWDM
- Højdynamisk rækkevidde
- Høj udgangseffekt
- Lav relativ intensitetsstøj (RIN)
- Flere arbejdstilstande tilgængelige
- Driftsbokstemperatur: (-40℃～70℃)
- Optisk udgangseffekt Op til 10mW
Produktbeskrivelse*
LK-NY20E K-Band optisk transmitter er en sofistikeret optisk kommunikationsenhed, der integrerer højeffekt laserlyskilde, ultrabredbånds lithium niobate (LiNbO3) intensitetsmodulator, spændingsstabiliseringskonverteringskredsløb, drivkredsløb og overvågnings- og indikationskredsløb.
Denne sender er designet til at udsende modulerede optiske signaler ved bølgelængder, der stemmer overens med International Telecommunication Union (ITU) standard for tæt bølgelængdedelingsmultipleksing (DWDM). Den kan prale af en moduleringsbåndbredde på over 25GHz, hvilket muliggør højhastighedsdatatransmission. Enheden er i stand til at levere en optisk udgangseffekt på op til 10mW med fremragende stabilitet i udgangslysets bølgelængde.
LK-NY20E-serien fungerer på en enkelt positiv strømforsyningsspænding, hvilket sikrer stabil ydeevne over et spændingsområde fra +12V til +36V. Senderen inkluderer desuden en indikationsfunktion, der bekræfter normal drift af både strømforsyningen og den optiske strømudgang, hvilket giver en pålidelig statusindikation for systemovervågning og vedligeholdelse.
Tekniske specifikationer
Absolutte maksimale vurderinger
| Parameter | Symbol | Min. | Type. | Max. | Enhed |
| Opbevaringstemperatur | TSTG | -55 | + 25 | + 85 | ℃ |
| Operation temperatur | TC | -40 | + 25 | + 70 | ℃ |
| RF indgangseffekt1 | Pin | - | + 15 | + 25 | dBm |
| Spænding | Vin | + 12 | + 12 | + 36 | V |
(1) Kontinuerlig bølge (CW) arbejdstilstand.
Optisk og elektrisk specifikation (TC = 22±3℃)
| Parameter | Symbol | Min. | Type. | Max. | Enhed | Bemærk |
| Bølgelængde | λ | 1527.99 | - | 1563.05 | nm | ITU standard |
| Frekvens (3dB) | f3dB | 2 | - | 25 | GHz | - |
| Lys udgangseffekt | P | 10 | - | - | mW | - |
| Relativ intensitetsstøj | rhinen | - | - | -155 | dBc/Hz | - |
| Afkasttab (VSWR) | VSWR | - | - | 2.5 | - | - |
| Indgang 1 dB Kompression | - | + 17 | - | - | dBm | - |
Strømforsyning (TC = 22±3℃)
| Parameter | Min. | Type. | Max. | Enhed |
| Spænding | + 12 | + 12 | + 36 | V |
| Nuværende(2) | 0.4 | 0.7 | 1.2 | A |
(2) Testtilstand: Vin=+12V.
● Typisk responskurve

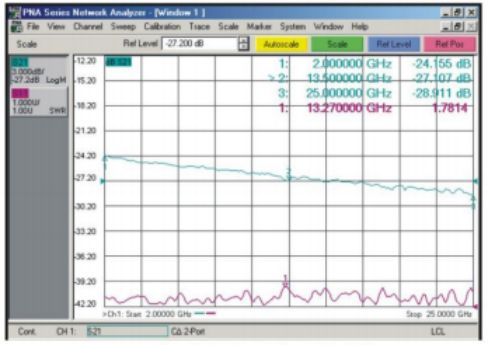

Figur 1 Typisk responskurve for LK-NY20E K-Band Transmitter
● Dimensionsenhed：mm[tommer]

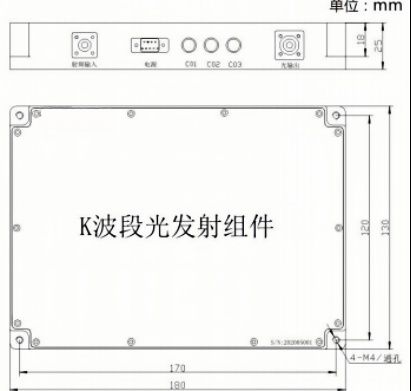

Figur 2 LK-NY20E Transmitter Dimension
RF-stik: SMA
Strømstik: J30J-9-ZKP
● Pin af strømforsyning
| Parameter | Beskrivelse | ||||||||
| Pin (Binding) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Spænding | Vin | NC | GND | NC | |||||
● Ordreoplysninger
Ark 1:
| Symbol | Beskrivelse |
| 20E | K-bånd Ekstern modulationssender |
Ark 2:
| Kode | Frekvens (THz) | Bølgelængde (nm) | Kode | Frekvens (THz) | Bølgelængde (nm) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
Ark 3:
| Symbol | Beskrivelse |
| PM1 | Panda Fiber |
| PM2 | Elliptisk fiber |
Ark 4:
| Symbol | Beskrivelse |
| CM | Brugertilpasning |
| A | FC / APC |
Applikationer
Antenne og radar
Satcom
Elektronisk modmålssystem
Analog RF links transmission/forsinkelse
Trådløs bredbåndskommunikation
Mobil kommunikation basestation
DWDM system
Distribuerede radarsystemer
