LK-NY55T High Power DWDM-sender
- Op til 100mw høj effekt
- Lav relativ intensitetsstøj (RIN)
- Meget integreret modulemballage
- Høj pålidelighed
- Valgfri ITU-bølgelængde
Produktbeskrivelse*
LK-NY55T Transmitter er primært konstrueret med high power distributed feedback (DFB) laser, suppleret med automatisk optisk effektkontrolkredsløb, automatisk temperaturkontrolkredsløb, spændingsstabiliserende konverteringskredsløb, overvågnings- og indikationskredsløb. Enheden er designet til at spænde over ITU-kanalbølgelængdetabellen til DWDM-applikationer (Dense Wavelength Division Multiplexing), hvilket sikrer bredspektret kompatibilitet.
Det kan opnå en maksimal udgangseffekt på 100mW og samtidig opretholde lav relativ intensitetsstøj, modulet udviser også fremragende stabilitet i sin udgangsbølgelængde, en kritisk parameter for pålidelig optisk kommunikation.. Senderen fungerer på en enkelt positiv strømforsyning og forbliver stabil på tværs af en spændingsområde fra +7V til +36V. Ydermere er LK-NY55T Transmitter udstyret med en indikationsfunktion, der signalerer normal drift af både strømforsyningen og den optiske effektudgang.
Tekniske specifikationer
Absolutte maksimale vurderinger
| Parameter | Symbol | Min. | Type. | Max. | Enhed |
| Opbevaringstemperatur | TSTG | -40 | + 25 | + 85 | ℃ |
| Operation temperatur | TC | -20 | + 25 | + 70 | ℃ |
| Spænding | Vin | +7 | + 12 | + 36 | V |
Optisk og elektrisk specifikation (TC = 22±3℃)
| Parameter | Symbol | Betingelse | Min. | Type. | Max. | Enhed |
| Bølgelængde | λ | - | - | C-bånd | - | nm |
| Lys udgangseffekt | P | - | 40 | - | 100 | mW |
| Relativ intensitetsstøj | rhinen | - | - | -163 | -160 | dBc/Hz |
| Side-mode undertrykkelsesforhold | SMSR | - | 30 | - | - | dB |
| Bølgelængdedrift over TC-området | ∆λTOP | T = TOP | - | - | 50 | pm |
Strømforsyning (TC = 22±3℃)
| Parameter | Min. | Type. | Max. | Enhed |
| Spænding | +7 | + 12 | + 36 | V |
| Nuværende(1) | 0.3 | 0.6 | 1 | A |
(1) Testtilstand: Vin=+12V.
● Typisk spektrogram
Figur 1 Typisk spektrogram for LK-NY55T transmitter

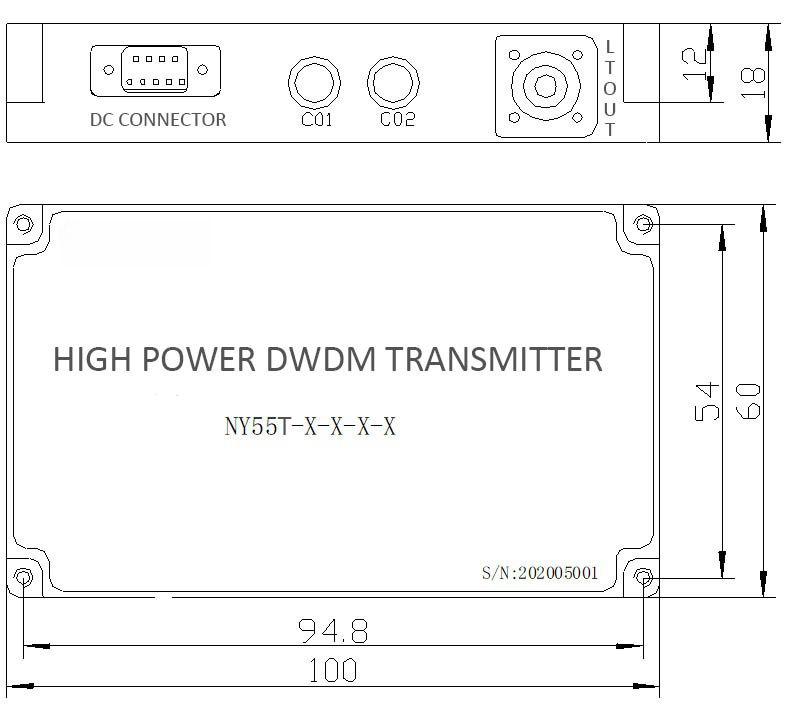

● Dimensionsenhed：mm[tommer]
Figur 2 LK-NY55T Transmitter Dimension
RF-stik: SMA
Strømstik: J30J-9-ZKP
● Pin af strømforsyning
| Parameter | Beskrivelse | ||||||||
| Pin (Binding) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Spænding | Vin | NC | GND | NC | |||||
● Ordreoplysninger
Ark 1:
| Kode | Optisk kraft |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
Ark 2:
| Kode | Bølgelængde |
| 1 | 1550nm |
| 2 | Tilpasset (ITU) |
Ark 3:
| Kode | Fiber type |
| PM1 | Panda fiber |
| PM2 | Elliptisk fiber |
Ark 4:
| Kode | Optisk stik |
| CM | Tilpasset |
| A | FC / APC |
Applikationer
Fiberoptisk kommunikation
Fiberoptisk sensing
DWDM system
Rumoptisk kommunikation
